DUT GEII : Mesure de consommation d’un port USB
- Schéma et routage Eagle
- Fabrication du PCB avec masque photosensible
- Dépose CMS Stylo à vide et soudure au four
Fonctionnalités
- Micro controller : AVR ATtiny 261A
- Mesure de courant : Shunt
- Afficheur 7 segments

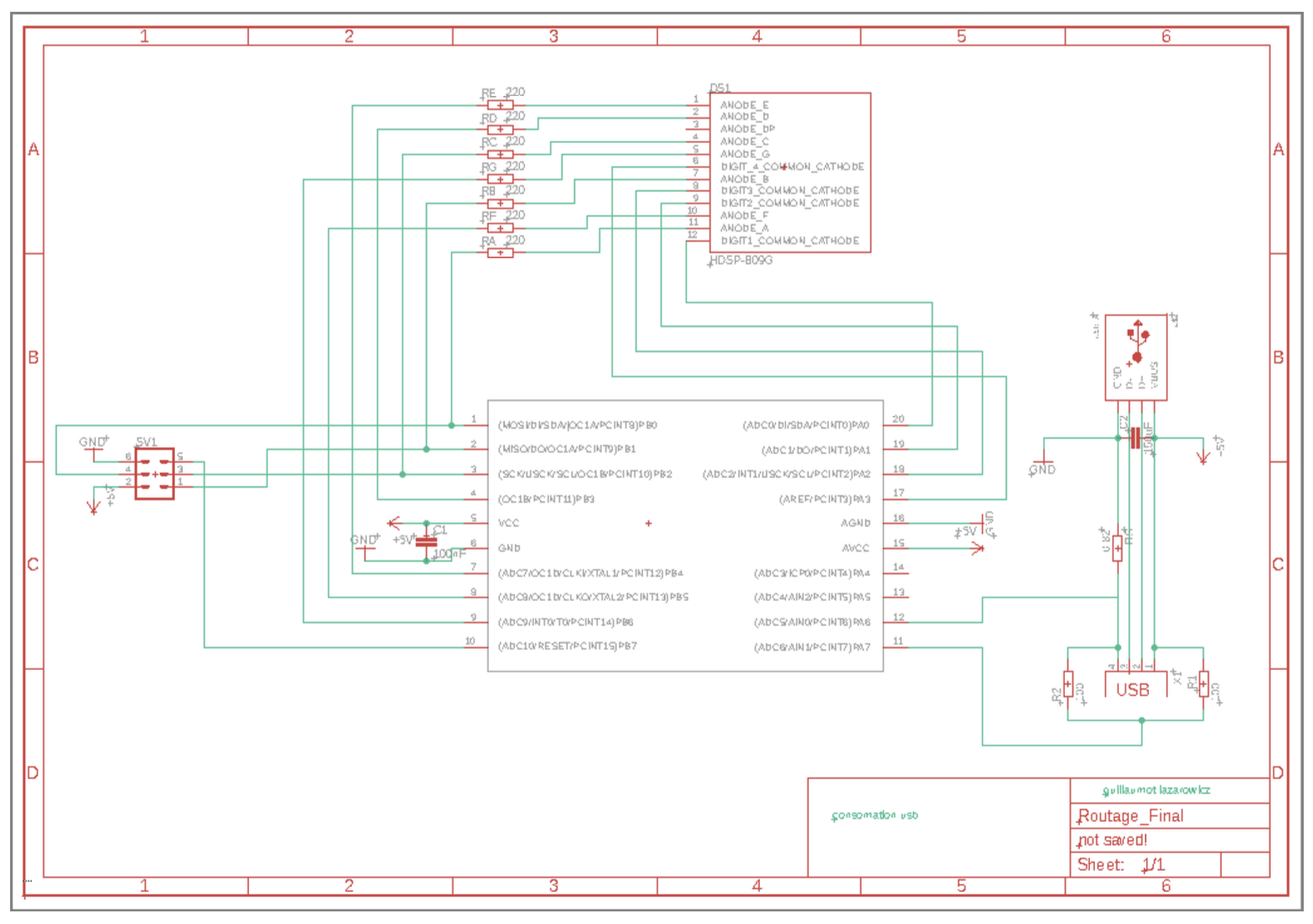

Schéma Eagle.

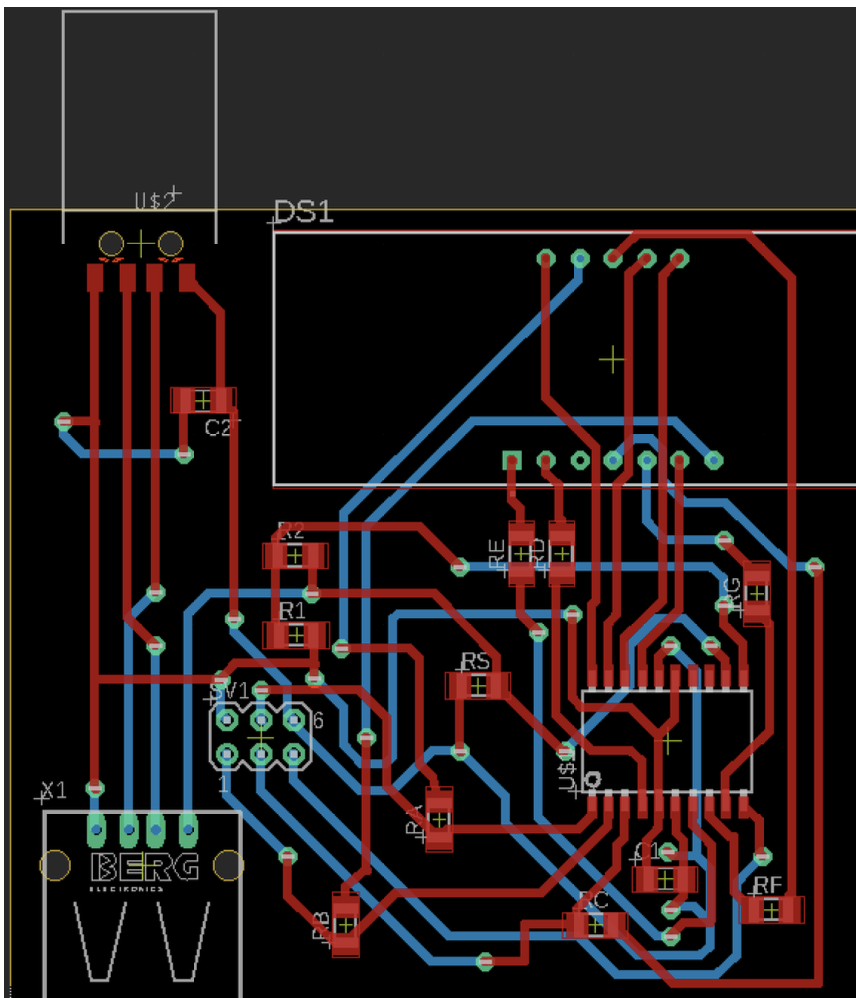

Routage Eagle.

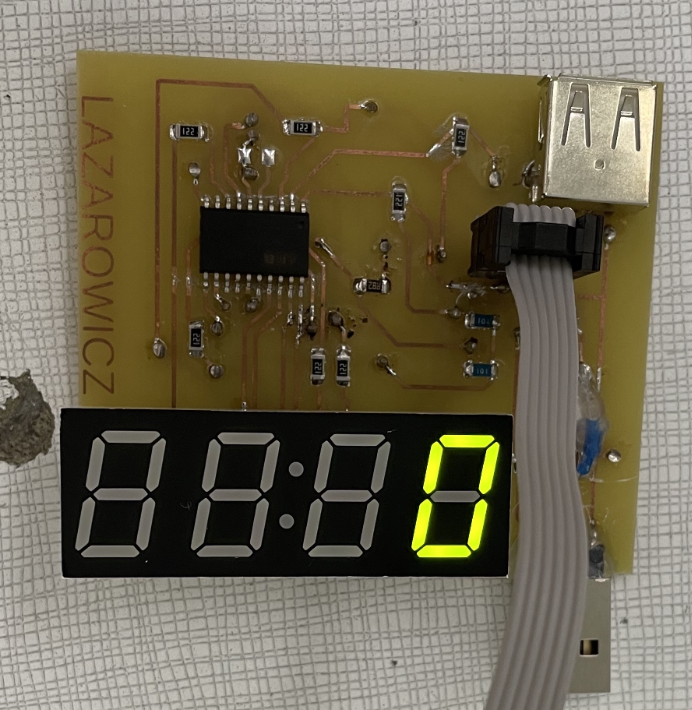

Carte finale.
Polytech : Amplificateur audio
- Routage sur Altium Designer
- Modélisation 3D du boitier SolidWorks

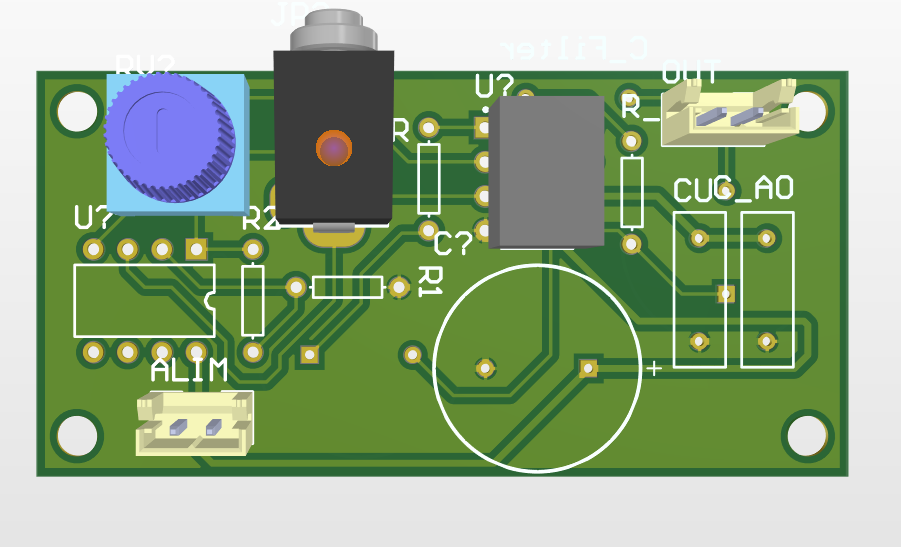

PCB supérieur.

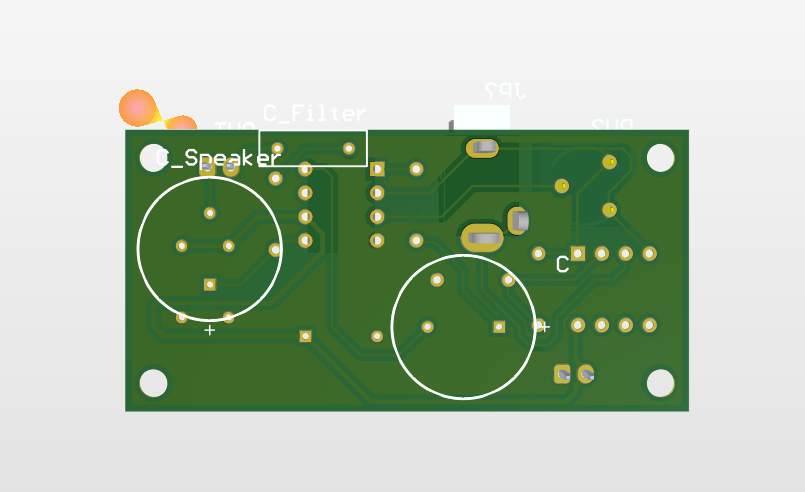

PCB inférieur.

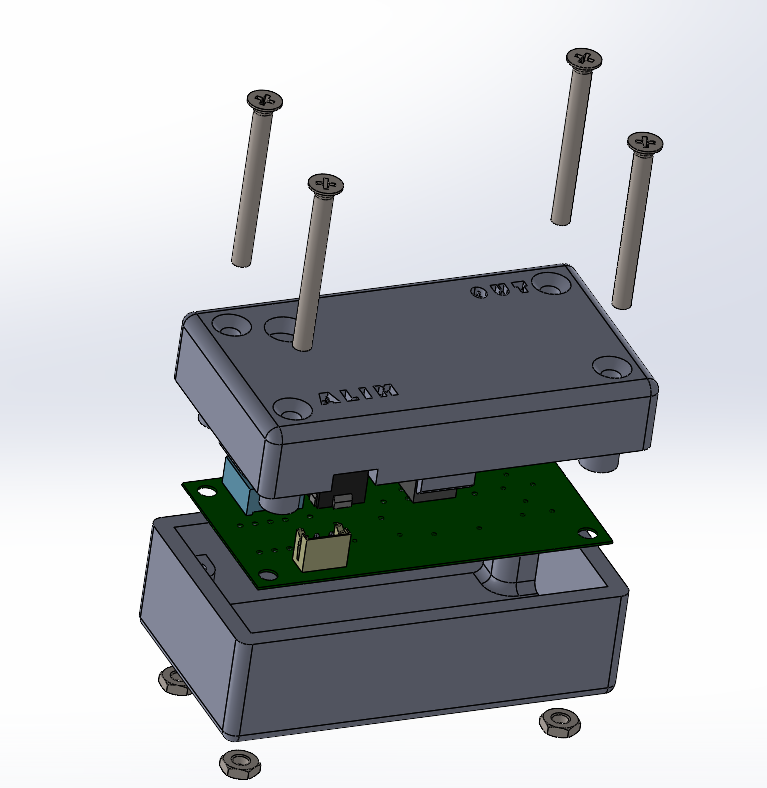

Boitier.
